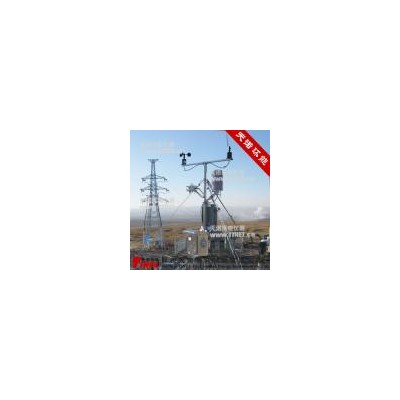

一、产品概述：
    TNC-4G型光伏气象环境监测站，是天诺环能公司结合广大太阳能光伏发电建设单位的实际需求，特别推出的测量与太阳能资源开发紧密相关的典型的环境参数的成套产品。该监测站可以对大气温度、相对湿度、风向、风速，气压、太阳辐射、组件温度等进行实时、可靠、高精度的测量，这对于新能源单位对太阳辐射的研究开发、产品质量控制、安装地点的***优化选择、投资回报***大化和不同天气条件的太阳能输出预测等，都有举足轻重的作用。同时利用长期、高精度、多参数的辐射测量还有利于研究地球的辐射平衡、气候变化，从而可以校正太阳辐射在大气中的传输理论、气候变化和趋势等研究，可广泛适用于气象环保、农林业、水文水利、太阳能、风能、电力、建筑等领域。


二、传感器技术指标：
1、太阳总辐射：水平表面上，在2π立体角内所接收到的太阳直接辐射和散射太阳辐射之和称为总辐射（短波）。总辐射是辐射观测***基本的项目。总辐射用总辐射表（亦称天空辐射表）测量。

01）测试范围：0～2000W/m2
02）光谱范围：280～3000nm
03）灵敏度：7～14μV／w.m-2
04）响应时间：≤30秒(99％)
05）显示分辨率：1W
06）内 阻：约350Ω
07）稳定性：±2％
08）余弦响应：≤±7％(太阳高度角10时)
09）温度特性：±2％(-20℃～+40℃)
10）非线性：±2％
11）产品重量：2.5kg
12）测量精度：<5%
13）信号输出：0～20mV，或4-20mA电流信号

2、环境风速：
测量范围:0～60米/秒；
测量精度:±0.3米/秒；
显示分辨率:0.1米/秒；

3、环境风向：
测量范围：0～360度；
测量精度：±3度；
显示分辨率:1度；

4、环境温度:
测量范围:-50～100℃；
测量精度:±0.2℃；
显示分辨率:0.1℃；

5、大气湿度：
测量范围：0～100%
分 辨 率：0.1%
准 确 度：±2%(≤80%时)，±5%(>80%时)

6、组件温度：
测量范围:-50～150℃；
测量精度:±0.2℃；
显示分辨率:0.1℃；
结构：全密封结构，防潮，防水，粘贴电池表面；

7、大气压力：
测量范围: 10～1100hpa
测量精度: ±0.3hpa
分 辨 率: 0.1hpa

三、TNC-4G型光伏环境监测数据采集仪：
    太阳能辐射数据采集仪内核采用16位高性能微处理器，系统时钟***高可达36MHz，低功耗作业、执行效率高，整机功耗不大于2W，且集成4Mbit大容量据存储芯片，存储时间间隔1～120分钟自由设定，按分钟存储可保存三十天以上的数据，整点存储可达五百天以上；可外置超大容量U盘或SD卡做为外部数据存储器，直接插拔，方便录数取数；配有图片点阵式液晶显示屏（尺寸115*45(mm)），结合轻触薄膜按键，可实现数据查询，功能设定，参数修改等功能，并集成有USB、RS232、RS485、GPRS等多种通讯接口，灵活组网，稳定性强，支持TINEL自定义协议及标准MODBUS通讯协议。可采用交直流两用模式供电，配备太阳能电池系统供电方式（DC12V），可保证在无电地区长期使用；采集仪外壳采用铝镁合金封装设计，外层喷塑处理，防风沙及雨淋，且防锈防静电，有效保护监测主机正常工作环境，延长仪器使用寿命，是恶劣环境地区监测的首选设备。
01.显示方式：大屏幕液晶汉字及图形显示（尺寸115*45(mm)），一屏显示多路数据，采集仪具有先进的轻触薄膜按键操作简单实现对各路数据的实时观测；
02.操作方式：轻触薄膜按键，可实现数据查询，功能设定，参数修改等功能；
03.重 量：约5.5Kg，铝合金外壳，外层喷塑处理，防风沙及雨淋，且防锈防静电；
04.存储容量：大于20000条数据，可连续存储整点数据五百天以上。
05.通 道 数：标准5通道，可根据观测需求扩展至12通道；
06.输入范围：±25Mv、4-20mA标准电流信号，或RS-485数字信号；
07.工作环境：-40℃～+70℃，相对湿度小于90%；

四、通讯接口：
    标准USB/RS232计算机通讯接口；配USB/RS232转换器可与计算机USB接口通讯，配RS485通讯接口，有线通讯距离可扩展到800米以上，配GPRS无线通讯控制器，可实现数据远程遥测。
    有线通讯：标准USB/RS232或RS485通讯接口；RS232接口标配数据通讯线12米；配备RS485接口后，数据通讯距离可延长至800米以上。
    无线通讯：可采用微波或GPRS通讯方式；微波通讯是点对点式通讯，一般有效通讯距离在5KM以内，无通讯费用，适用于地势平坦、无高大障碍物阻挡等地区。GPRS通讯，采用的手机信号与互联网结合的通讯方式，按流量收取通讯费用，适用于有手机信号的地区使用，并要求计算机能够连接互联网（***好有固定IP地址），可实现一个监测中心同时连接多个站点的组网通讯，方便快捷，便于管理。

五、供电方式：
    供电电源可实现交直流两用的模式，即220V市电电源及12V直流电源可同时使用；在无电地区，可采用太阳能电池板与可充电电池组配合使用，来完成观测站点的循环供电。
    交流电源：设备备用专用的直流电源适配器，可以直接通过市电电源（220V）为设备供电。

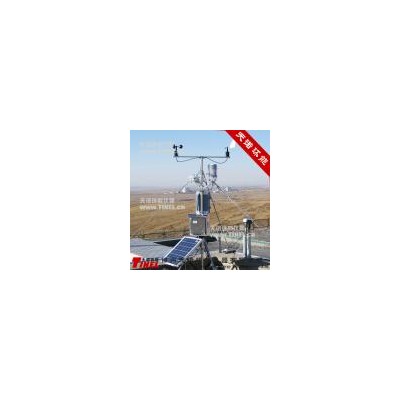

    直接电源：可选用任意12V直流电源为设备供电；在野外无电地区，可采用太阳能供电方式，备配太阳能电池板25W以上，为蓄电池充电，以完成白天夜间不间断为设备供电，适用于太阳光照资源丰富的地区使用。

六、安装支架：
    系统观测支架根据配置要素多少而选定，可选用三角式可伸缩结构或固定式风杆结构，优质钢材设计，防腐抗锈，外形设计美观，功能齐全，安装方便。三角式支架，伸展高度约在1.8-2.5米左右，占地面积约3平方米，三个地脚预留安装固定孔，可固定在水泥地面、钢板或木材等基础设施上。四脚式观测支架适用于多台太阳辐射表同时观测使用，水平安装平台的长度可根据辐射表的数量定制生产，也可根据用户观测需要选择2-3米的不同高度，至少可将十几种气象传感器安装于支架上，占地面积约5平米左右，可满足各种科研及观测试验要求。

七、太阳能数据处理系统软件：
    TNC-4G型光伏气象生态环境观测系统软件（简称Weather System）：获得中华人民共和国国家版权局计算机软件著作权登记证书，可在WindowsXP以上的操作系统环境运行，具有强大、平稳的程序兼容性，可通过有线接口或无线网络等方式与监测站点建立连接，人机界面友好，各项功能设计简洁直观，图文并茂，可实时查看各监测站点的观测数据和定时下载历史数据，并提供数据查询与数据统计功能，使监测成果一目了然，可在系统软件上远程设置现场监测站点的各项参数及功能（系统时钟、采集时间，等），RS485/GPRS动态组网，可支持数百台监测站点并发通讯；数据下载及存储时间可以自由设定，数据存储格式为EXCEL标准文件格式，可生成数据图表，供其它软件解析调用。可实现标准MODBUS数据通讯协议，使各种开发平台兼容畅通无阻，方便用户系统集成或二次开发。
