Connector system | 金属插头系统 | ￠4mm |
| |
Rated voltage |
| 额定电压 | 1000V DC(IEC)1) | |
| 1000V/1500 DC(UL)2) | |||
Rated current |
| 额定电流 | 17A(1.5㎜2) |
|
| 22A(2.5㎜2;14AWG) | |||
| 30A(4㎜2;6㎜2;12AWG,10AWG) | |||
Test voltage |
| 测试电压 | 6kV/6KV(50Hz,1min.) | |
Ambient temperature range |
| 环境温度范围 | -40℃…+90℃(IEC) | |
| -40℃…+75℃(UL) | |||
Upper limiting temperature | 温度上限 | +105℃(IEC) |
| |
Degree of protection,mated | 防护等级,插合状态 | IP67,IP68(1h/1m) | ||
Contact resistance of plug connectors | 连接器接触阻抗 | 0.5mΩ |
| |
Safety class |
| 安全等级 | Ⅱ |
|
Contact material |
| 端子材料 | Messing,verzinnt | |
| Copper Alloy,tin plated | |||
Insulation material |
| 绝缘材料 | PC/PA |
|
Locking system |
| 锁紧系统 | Snap-in |
|
Flame class |
| 火焰等级 | UL-94-V0 |
|
卡入式锁定:
•根据NEC 2011，使用安全锁夹PV-SSH4锁定，只能使用工具释放。
•久经考验的Xime技术，具有高长期稳定性，确保在插头连接器的整个使用寿命中始终保持低性能损失。
•经过试验和测试的插头，多年的现场经验,深圳太阳能光伏发电安装经历10年的金太阳项目应用。
•可组装，横截面为10平方毫米

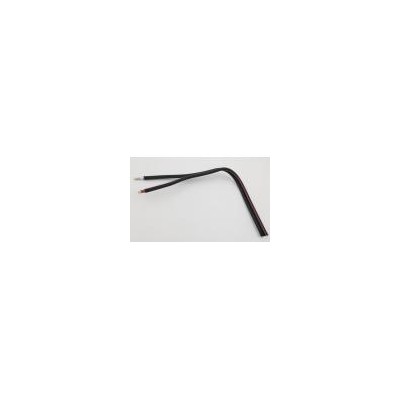

•也可作为现成的线索提供
•根据客户规格制作的导线
