一、简介：

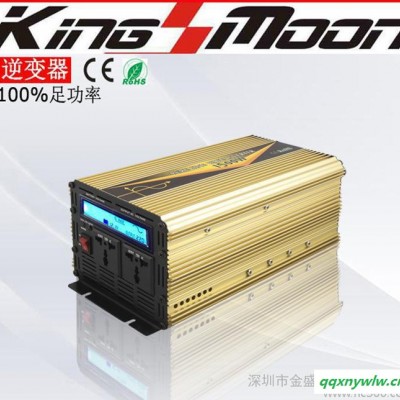

PSW系列逆变器是本公司为专业用户推出的新产品，可将蓄电池的直流电能逆变成额定电压输出的正弦波交流电，供用户负载使用。设备外观大方、数码显示、操作方便。具有交流自动稳压输出，整机效率高，空载损耗低，系统运行安全、稳定、可靠，使用寿命长，具有较高的性能价格比。

二、特点：

1、纯正弦波输出：相对于方波或修正正弦波（阶梯波）具有更强的带负载效果和带负载能力。可带感性负载和容性负载及其它任何类型的通用交流负载，带冰箱、电视机和收音机等设备无干扰和噪音，且不会影响负载设备的性能和寿命。

2、稳定性高：由于本系统具有过压、欠压、过载、过热、短路、反接等完善的保护功能，从而确保了系统的稳定性。

3、数码显示：直观显示蓄电池电压和交流输出电压。

4、数字化智能控制：核心器件采用功能强大的单片机进行控制，使得外围电路结构简单，且控制方式和控制策略灵活强大，从而确保了优异的性能和稳定性。

三、功能介绍：

1、逆变输出功能：打开前面板的开关，逆变器即将蓄电池的直流电能转化成纯正弦波

交流电，由后面板的交流输出插座输出。

2、过压保护功能：当蓄电池电压高于设定值时，设备将自动切断逆变输出，这时前面板LED将每秒闪烁3次，同时蜂鸣器以每秒3次的频率发出报警声。待电压下降到“过压恢复点”时，逆变恢复工作。

3、欠压保护功能：当蓄电池电压低于设定值时，设备将自动切断逆变输出，这时前面板LED将每秒闪烁1次，同时蜂鸣器以每秒1次的频率发出报警声。待电压上升到“欠压恢复点”时，逆变恢复工作。

4、过载、短路保护功能：如果负载超过额定功率或发生短路时，前面板LED将每秒闪烁2次，同时蜂鸣器以每秒2次的频率发出报警声，此状态不可自行恢复，请关闭电源开关，检查确认负载有无短路及是否在允许范围内，然后再打开电源开关，恢复逆变输出。

5、风扇自动控制及过热保护功能：如果机器内部温度达到设定点，自动启动风扇，如果温度过高，设备将自动切断逆变输出，前面板LED将每秒闪烁2次，同时蜂鸣器以每秒2次的频率发出报警声，此状态不可自行恢复，请关闭电源开关，待机器温度下降之后再打开电源开关，恢复逆变输出。

6、蓄电池反接保护功能：设备具有完善的蓄电池反接保护功能，如蓄电池正负极性接反，机箱内的保险丝将自动熔断，以避免损坏蓄电池和设备。但仍严禁蓄电池反接！

四、技术参数
