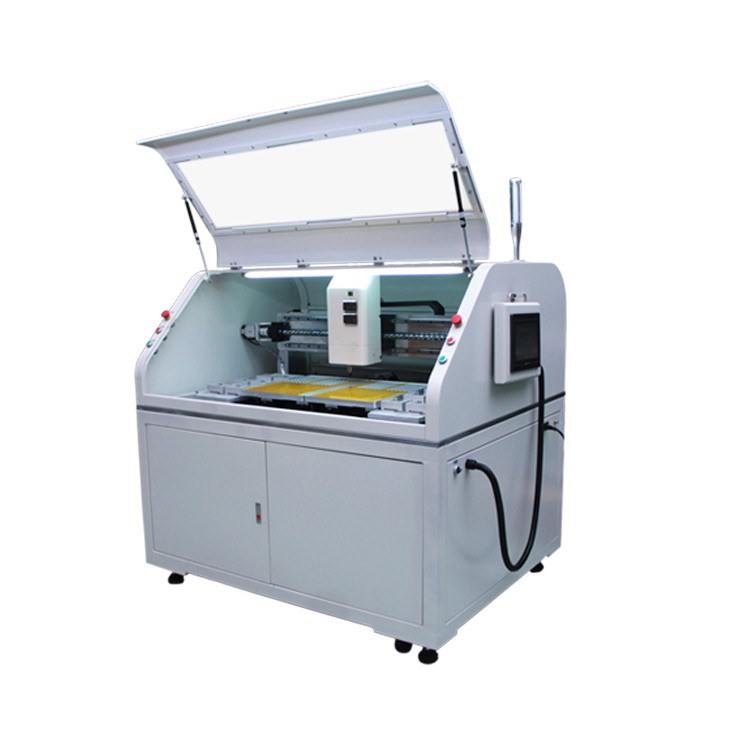

双工位自动排片机

双工位左右台面，左右贴片，PCB板 450*250mm **大片长156mm**大片宽30mm**小片宽5mm。（采用日本基恩士激光传感器，可检测断片）
一：双工位自动排片机用途
本机器功能是自动排板。采用双X Y Z六轴结构，两种排片模式供用户选择，系统中可以任意选择在固定的点放固定的片。使用该机器可避免人工排片中出现的规格不统一，排片不美观的情况发生，再者可以节省人工成本。该机器具有效率高，破损率低，防贴烂片，稳定性好，操作简单等特点。

二：双工位自动排片机机器电气控制说明
   该机采用威伦10寸人机界面与三菱PLC组合而成的控制系统，人机界面是人与机器交换信息的界面，用于操控及监控机器，将机器的运行情况及产量等信息实时显示于屏上，中文字幕显示，界面直观，操作方便；为确保定位准确，六轴均采用伺服系统；为防止撞烂片，特加两个距离检测传感器，可以防止吸嘴撞烂硅片及防止烂片贴上PCB板；吸板采用真空加真空压力检测传感器组合成吸板部分，能保证取料稳定，并能在欠料时及时报警；机器总电源为AC220V，工频50HZ，其中触摸屏，蜂鸣器等电源为DC24或48V安全电源。

三：技术特性参数
  电源：220V
  频率：工频
  功率：0.8KW
  气压：0.2-0.5Mpa
  机器重量：400KG

四：报警
报警分为欠料报警，伺服报警，急停报警。
欠料报警：机器会暂停运行，须按下启动才会继续工作。
伺服报警：机器则必须重新上电才可清除。
急停报警：急停开关按下后会报警

五:注意事项:
1:先开气，再开机，以免对机器造成损害;
2:机器在运行时请勿使身体部位或异物进入机器动作范围;
3:请核对当前产品名称后再自动启动;
4:操作人员使用该机前应进行培训，并熟读使用操作说明书；
5:该机器宜在室内使用，请勿在直接受加热设备热辐射的地方、有液体或油气飞溅的地方、阳光直射的地方、灰尘较多或有腐蚀性气体的地方、温度剧烈变化的地方、有震动或大的冲击的地方使用；
6:不要用湿手进行设备的操作，工作中切勿将手伸至动作区域，以免造成伤害；
7:要遵守指定的操作方法，以免造成机器和制品的损坏；
8:不要刻意过于频繁的启动、停止机器及频繁在运行中按下急停；
9:发生故障时请按显示的故障解除出错原因，确保安全后，方可再次启动；
10：当长时间不使用时须切断电源和气源；
11:不可自行改造、分解机器；
12:保养点检工作应由专业人员进行；
13:点检要在切断电源，并确认没有触电危险的前提下进行；保证每月给机器运行部分加润滑油．

六：调试与保养

调试由深圳米思米自动化设备工作人员完成的，一般调试好之后，机器在长期工作中难免会出现故障，当机器发生故障时，首先请查看显示屏的报警内容，然后关电关气，找到报警内容对应的故障点进行处理，确认处理好方可再次启动．当遭遇其他疑难故障时,应请深圳米思米设备相应的技术人员处理或咨询。

定期检查电路，气路是否正常，注意保持电箱内部清洁，电箱门不应频繁打开；
定期清理机器；
定期检查各连接螺钉有无损坏和松动，如有异常，应及时进行处理；
定期检查气路是否有漏气现象，如有，应及时进行处理；
定期给各活动部件轴承加润滑脂。
