根据使用要求，系统设计成共有以下部分组成，分别是：太阳能集热部分、保温水箱、冷水给水部分、太阳能循环水泵部分、太阳能控制部分。

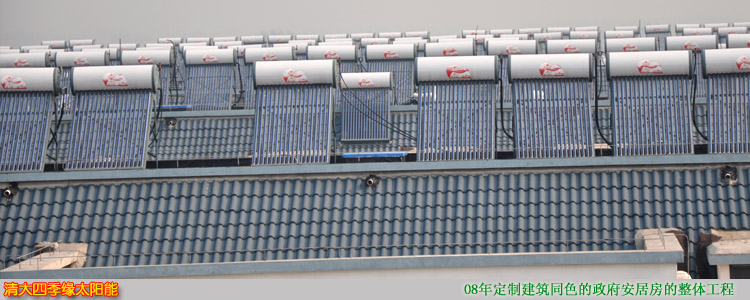

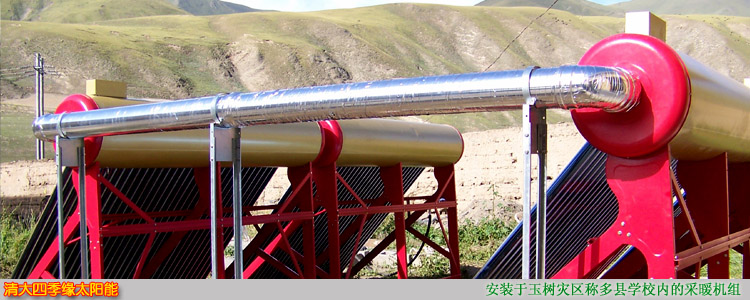

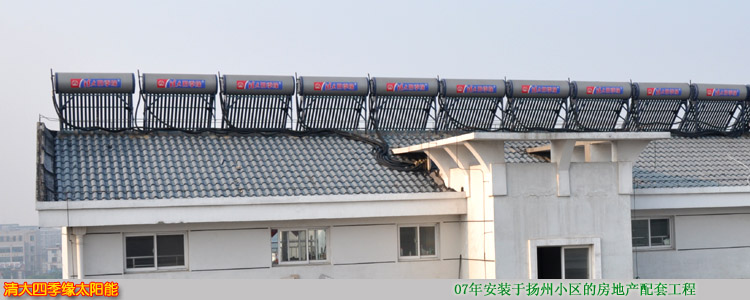

（1）太阳能集热器部分：

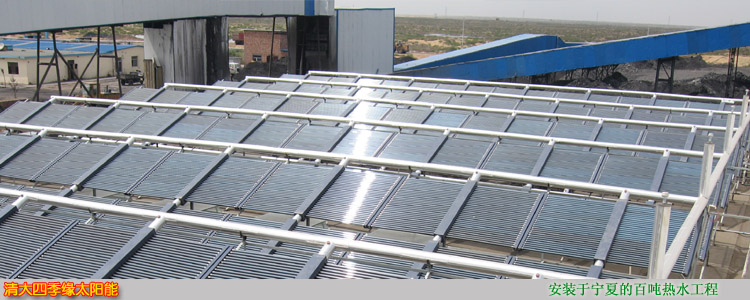

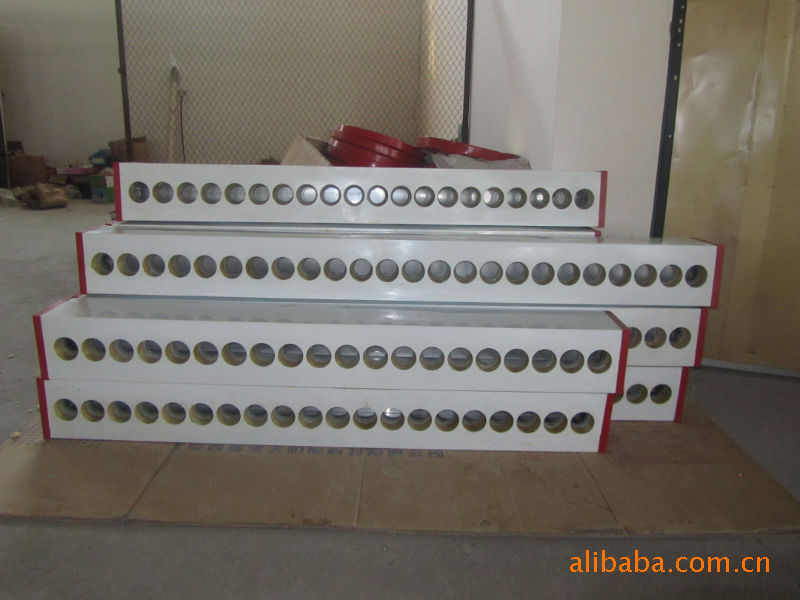

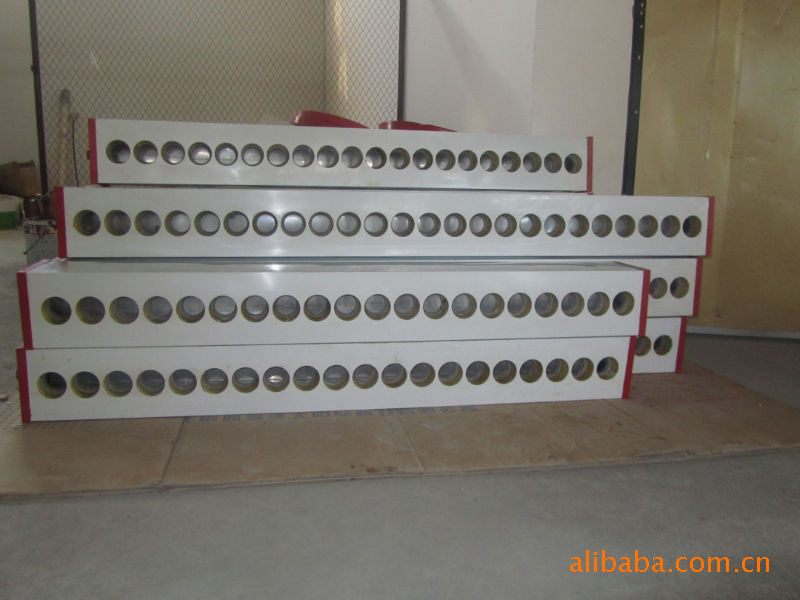

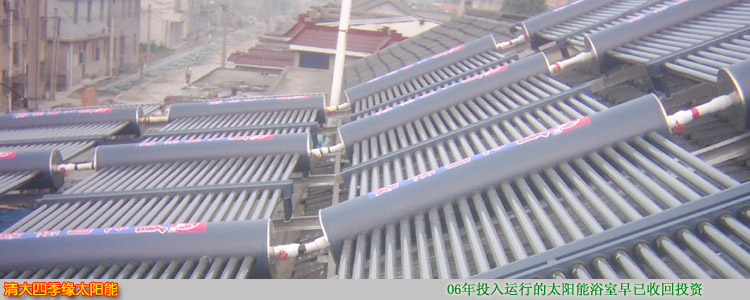

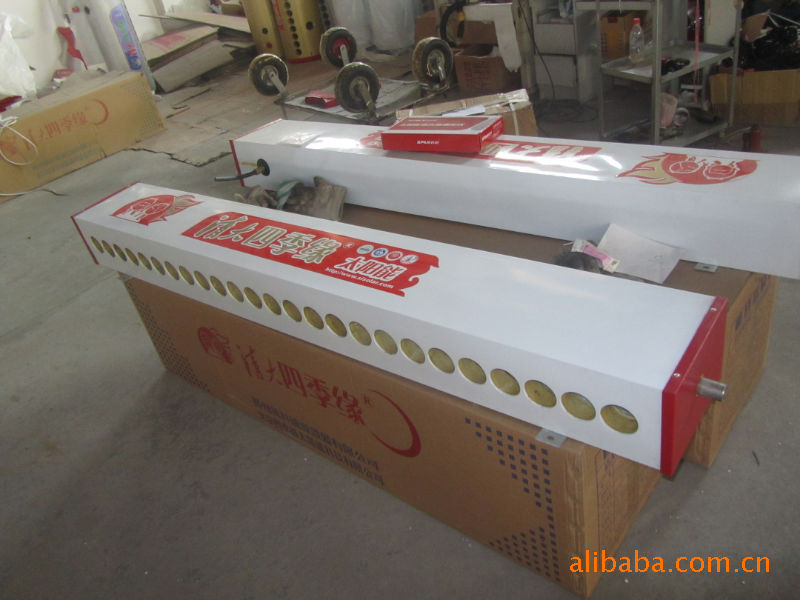

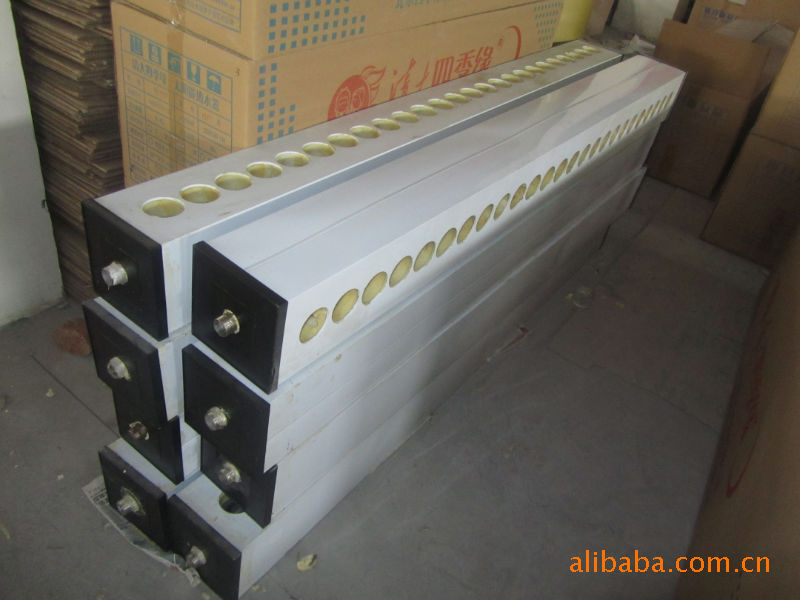

本系统集热器采用本公司生产的联接管式集热器，每组7.2㎡。集热系统是热水系统的主要集热器件，“清大四季缘”联集管式集热器全部采用本公司生产的“清大四季缘”牌全玻璃真空太阳集热管，它集热效率高、热损小，寿命长达15年，联集管的内胆和外壳全部选用耐腐蚀性强的不锈钢材料或镀铝锌板，尾座采用尼龙66材料和独特结构，承压能力更强。产品整体结构合理，工艺精湛，产品具有更优越的性能，以保证系统长期、稳定的运行使用。

技术参数产品型号

（2）、保温水箱部分：

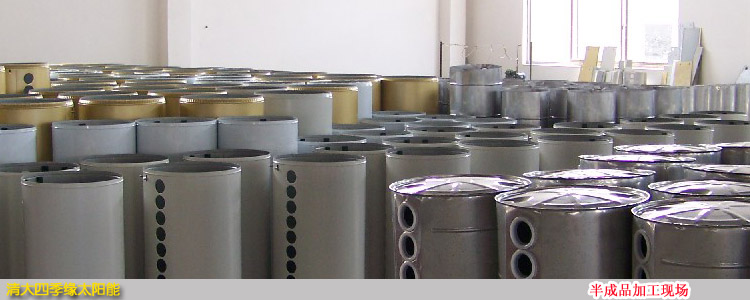

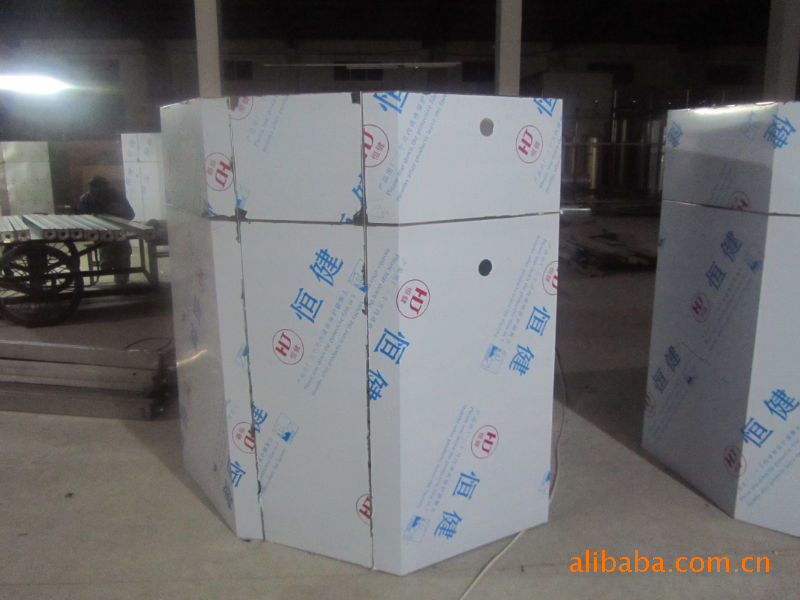

水箱为1个不锈钢保温储水箱，总容量10吨。并结合楼顶原有的恒温水箱形成整个浴室的蓄水系统，10吨不锈钢保温储水箱采用SUS304-2B食品级不锈钢钢板焊接，选用聚氨酯发泡保温技术，保温层厚度达50㎜，保温层均匀。

a：集热与循环：集热单元集热，产生热量后通过传感器测得储水箱和集热器的温差，达到设定温差值将楼下热水箱的水和集热器进行循环，以达到加热热水的目的。

技术参数产品型号

b：恒温水箱：储水箱产生48度热水后，通过测温探头获得信号后，通过控制系统将所产生热水用供水泵打向恒温水箱，当储水箱的热水水位低到预定的加水位置时，控制系统启动加水阀给储水箱加水，达到预定的高水位时关闭加水。

（3）：管道部分：主要包括太阳能集热器与集热水箱之间的循环管道。

集热器与集热水箱之间的循环管道采用DN40ppr管；管道采用橡塑管保温，外用铝泊胶带外包。在循环管道上采用电伴热带对管道进行辅助加温，通过控制系统自动启动加热自动关闭加热，以保证冬天严重低温时不被冻结。

（4）:控制系统：

系统实现全自动运行，控制系统同时具备自动和手动控制的功能。当系统温度、压力或水位传感器发生故障时，系统将停止运行，并发出告警信号，用户可用“系统监测”功能查找失效的传感器（故障传感器信号相应显示位置将出现“？”号）或检查相应线路，排除故障后才可继续运行。

   控制系统：为了保证系统连续可靠的运行，指示各系统的运行状态，确保整个系统的智能化运行，具有以下功能：

1.集热器温度显示            8.自动启动锅炉控制
2.水箱温度显示               9.储水箱水位显示
3.管道温度显示               10.多种水位设定
4.循环泵工作指示            11.定温上水
5.供水泵工作指示            12.定位上水

6.加水工作指示               13.断电记忆保护
7.伴热带的工作指示           14.故障代码显示

太阳能部分的运行原理：-------详细来电咨询--0514*85851818----85851819
