| 上市时间 | 2013年2月 |
|---|---|
| 最大容积 | 100L(含)-200L(含) |
| 热水器类型 | 分体式 |
| 颜色 | 图色 |
| 冬季温度 | 75 |
| 集热管管数 | 平板 |
| 内胆材质 | BTC |
| 品牌 | 阳光四季 |

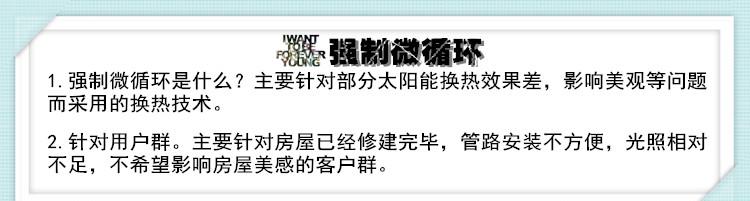

| 型号 | 蓝钛膜强制微循环 |
序号 | 平板性能参数项目 |
1 | 规格：2000*1000*80mm（长*宽*高） |
2 | 吸收涂层的太阳吸收率：α=0.98， |
3 | 热性能：平板太阳能集热器的瞬时效率截距ηo.α=0.75； |
4 | 平板太阳能集热器总热损系数U=5.5W/(㎡K)， |
5 | 耐压：当试验压力为0.9MPa时，传热工质无渗漏 |
6 | 空晒：无开裂、破损和显著变形 |
7 | 强度：无损坏和显著变形， |

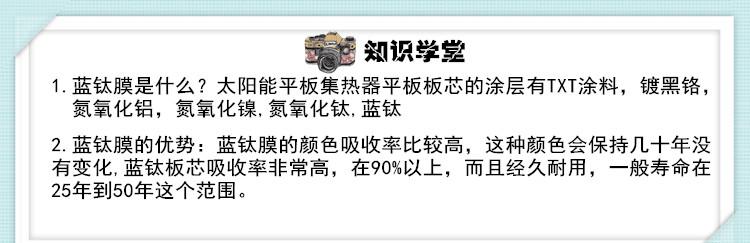

8 | 板芯（吸热体）：蓝钛膜 |
9 | 板芯铜管材料：铜，标号TP2， |
10 | 边框：整体成型，材料3003铝型材 |
11 | 透明盖板：布纹钢化玻璃厚度3.2mm，透过率92％ |
12 | 保温层材料及厚度：玻璃纤维，厚度 =30MM |
13 | 集热器类型：真空镀蓝膜整板超声波焊集热器 |
14 | 阳台壁挂式集热器集热面积2.00㎡ |
15 | 使用寿命：25年 |
16 | 集热器固定支架 ：采用热镀锌角钢作为支架材料，选用不锈钢螺栓整体连结。 |
17 | 平板集热器有机关监督检验机构出具的性能检测报告，各项性能（热性能、光学性能、安全性能等）指标符合相关**标准的要求； |
| 序号 | 性能参数项目 |
| 1 | 容量：120L |
| 2 | 外形尺寸为480*1200mm |
| 3 | 内置换热器面积：=0.75㎡ |
| 4 | 净重（不含水）：约44 kg |
| 5 | 工作压力：承受0.75MPa |
| 6 | 温控范围 ：35～75℃ |
| 7 | 辅助电加热功率：1500W**大功率为1500w，可实现分档调节）。 |
| 8 | 电气部分：组件获得**强制3C认证，并满足供热要求 |
| 9 | 保温部分：保温材料导热系数=0.045W/(m•℃)，并满足保温要求。 |
| 10 | 需预留检修口，便于铜管维护 |
| 11 | 内置防腐镁棒等防腐功能 |
| 12 | 操作面板配有：时间设置及显示水温、断电记忆、防干烧、雷击、电加热器定时开启等功能 |
| 13 | 电加热有预约定时自动开关设置功能及手动操作功能，用户可以按需要设定开启电加热的时间，在设定的时间段内，如果水温低于设定值，电加热自动启动，如果水温高于设定值，电加热自动关闭 |
| 14 | 储水箱支架要求：采用热镀锌角钢作为支架材料，选用不锈钢螺栓整体连结。 |
| 15 | 水箱的制作国标：GB4706.12-2006《家用和类似用途电器的安全储水式热水器的特殊要求》。 |
| 16 | 额定工作压力0.75MPa，试验压力=0.9 MPa |
| 17 | 外壳：珠光彩板SGCC/Z-80δ=0.42mm，外表面进行喷塑处理，喷涂颜色与外壳材料保持一致 |
| 18 | 保温层应为无氟聚氨酯整体发泡一次成形，厚度为50mm，水箱发泡密实均匀，无气孔，发泡密度≥40kg/m3。 |
| 19 | 内胆材质：搪瓷内胆 |
| 20 | 内胆基板：专用搪瓷钢搪瓷BTC245R钢板，厚度为2.0mm，屈服强度达到340MPa，膨胀系数和搪瓷层接近甚至相同 |
| 21 | 钢板搪瓷前处理：采用脱脂、喷砂工艺，搪瓷密着性能好，达到欧洲搪瓷标准，环保无污染， |
| 22 | 搪瓷粉：采用进口环保型搪瓷粉，搪瓷后可达到饮用水标准 |
| 23 | 内胆的焊接：焊缝结构**、内壁各部位造型合理，适合涂搪瓷的工艺要求，涂搪瓷面焊缝区经 |
| 瓷烧成后，组织基本正常。 |

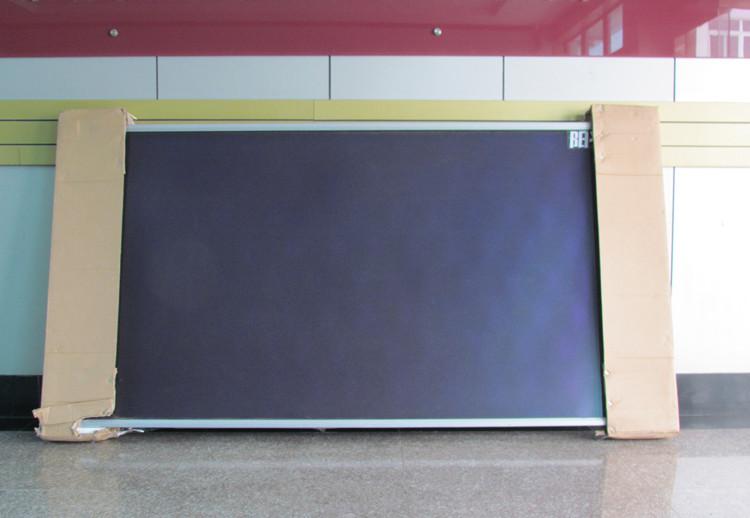

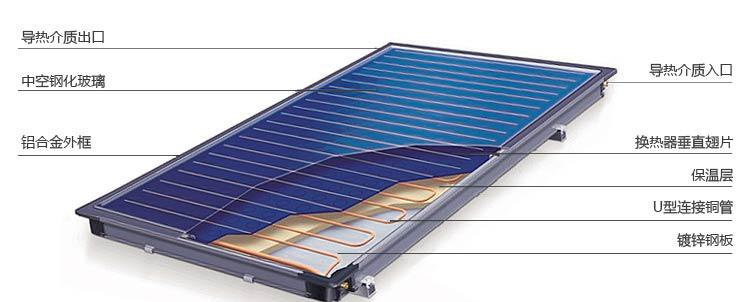

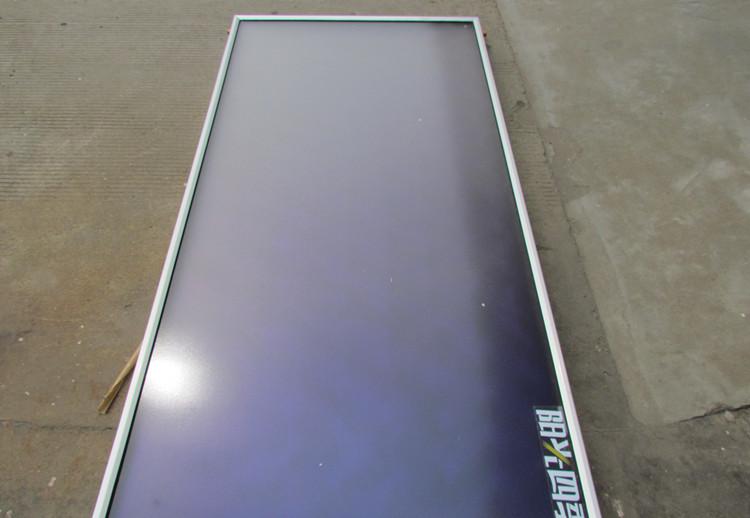

平板式太阳能集热板【蓝钛膜】
平板式蓝钛膜太阳能集热板【光照状态】
平板式蓝钛膜太阳能集热板【光照状态】
蓝钛膜与镀黑铬对比图【光照状态】
集热板背部图

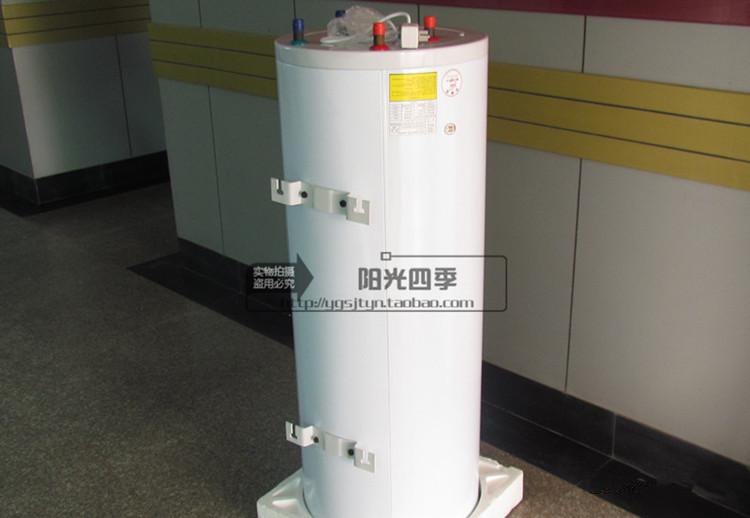

水箱背部挂耳
水箱整体图【原包装】
隐藏式角马技术无缝连接

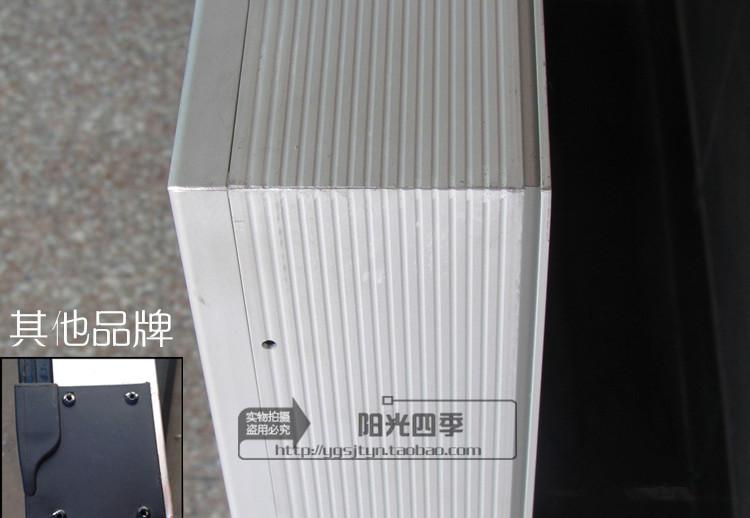

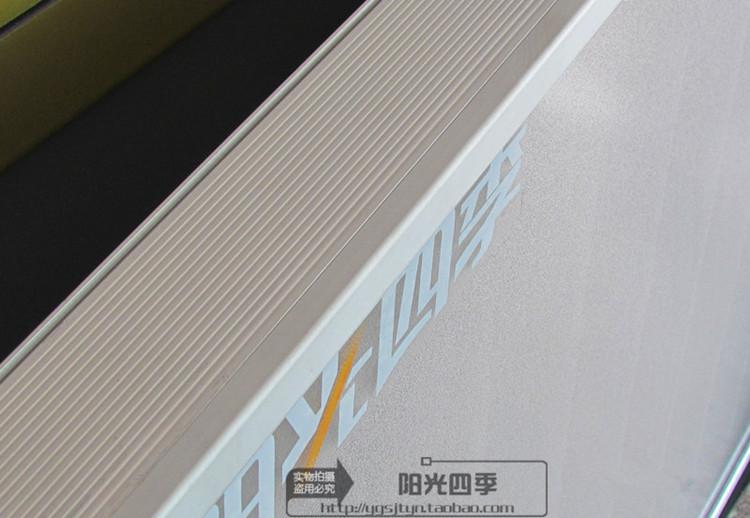

电泳铝合金耐腐蚀框架
水箱管路安装口

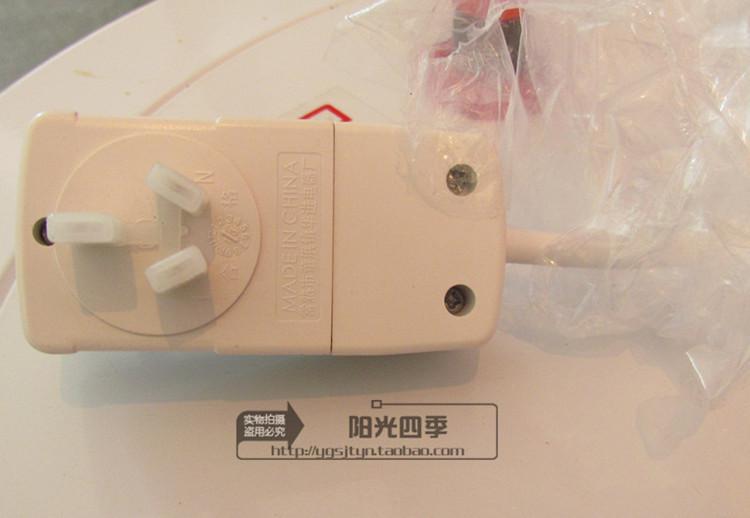

三重防漏电保护插头【原包装】
**规定规范商标

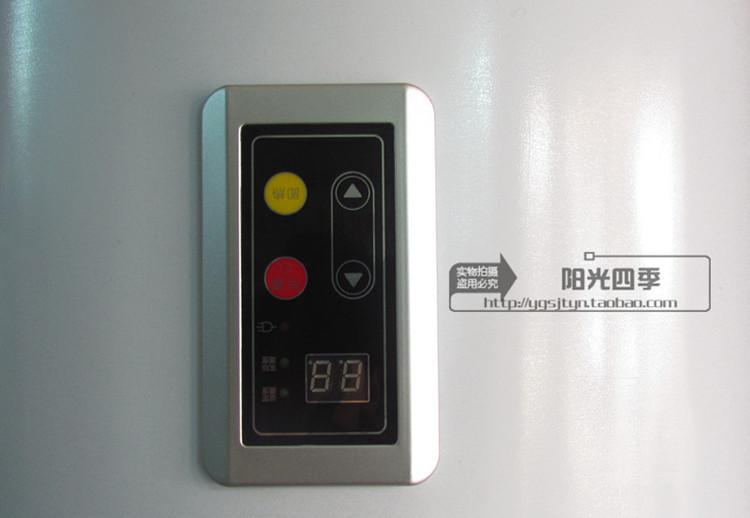

水箱控制面板

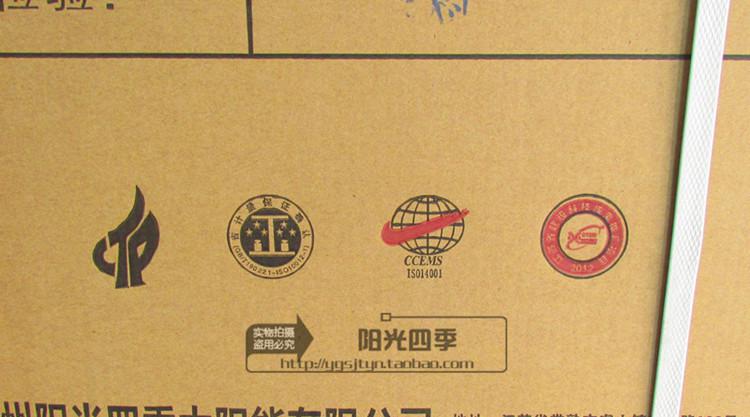

纸箱外观

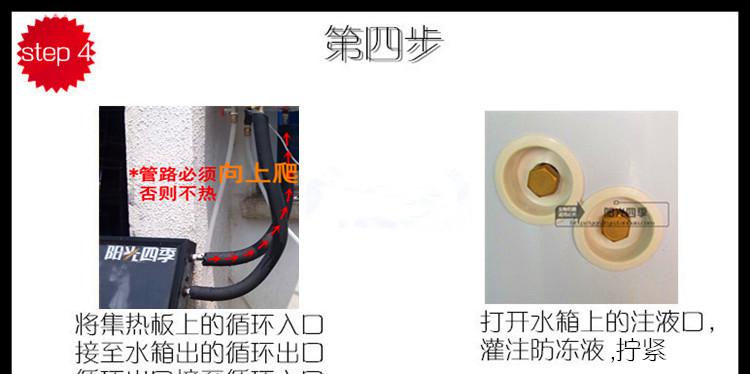

*重要：集热器到水箱的管路必须逐步向上倾斜，不能横平竖直，以便热量上升。

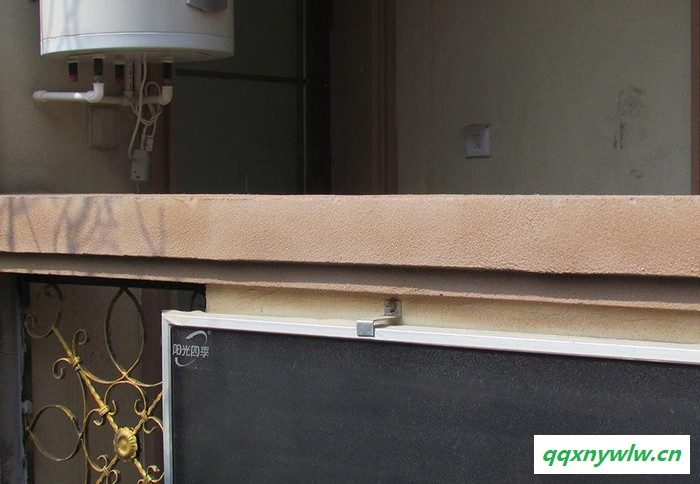

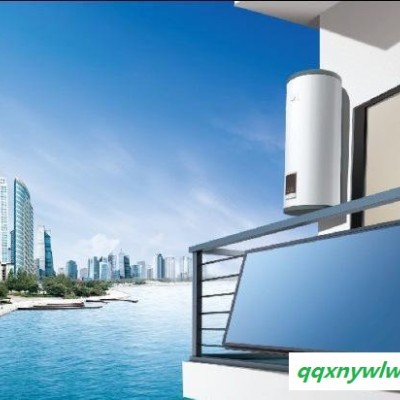

安装完成
