产品特点

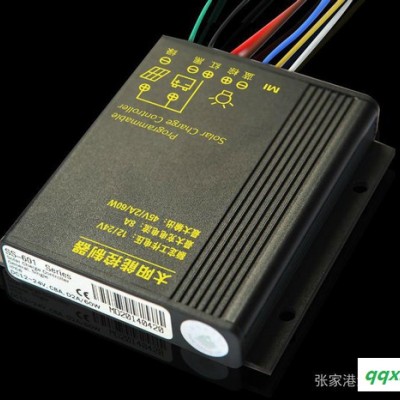

SS系列太阳能控制器，是专为太阳能LED路灯系统设计的智能型可编程恒流一体控制器。本产品具有许多卓越特性：

■系统电压范围宽，适用各种铅酸蓄电池、磷酸铁锂电池组等。

■输出范围宽广，LED灯珠可灵活组合，拓展LED灯具创新思路（见LED连接参考表）。

■先进的可编程设置，精确到分钟的5时段时间设定，各时段输出功率0~100%可调。

■高精度低纹波恒流调光控制，有效减少LED光衰，延长LED使用寿命。

■蓄电池电量不足时，可设定自动降低输出功率。

■多阶段充电控制，完善的蓄电池过充、过放、防反充保护。

■可选配红外感应模块，应对特定场合的需求。

■优选名牌大厂元件精心制造，高可靠性，超长使用寿命。

■工业级品质，防水等级IP68，可广泛应用于各种恶劣环境。

安装说明

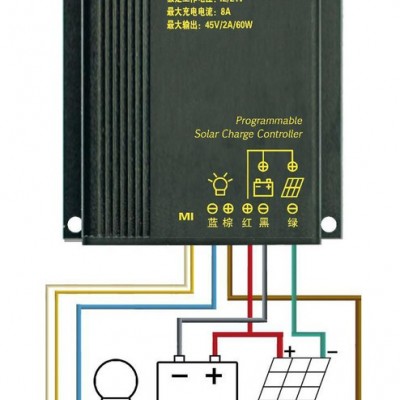

■接线时，请注意蓄电池、太阳能电池板和LED灯具的正、负极性，不能接错、接反。

■确保蓄电池和控制器之间的电缆线长度尽可能短，防止电缆上的压降过高引起控制器误判。推荐线径：不小于1.5 mm2。

■即使是12V系统电压的环境，控制器工作时输出电压最大可达48V，因此在操作时注意双手干燥并使用绝缘工具，以免发生触电危险。基于同样的因素，为避免LED灯具受到冲击，请优先连接LED灯具，检查连接可靠无误后再连接蓄电池。

■恒流型控制器只适用于需要恒流驱动的、不自带恒流源的LED灯具。

LED连接参考表(以1W VF=2.7-3.3V LED灯珠为例)

*注1：12V系统时，最大输出功率40W不适用于11~14串3并。

注2：负载电流设置过小或某些特定组合可能会引起灯光闪烁，请咨询海峰技术支持。

状态指示

技术参数
