品牌：TY太阳能光伏控制器
颜色：黑色
品牌：北京天洋精电光伏科技有限公司
起订：1000
| 颜色 | 黑色 |
|---|---|
| 品牌 | 北京天洋精电光伏科技有限公司 |
| 型号 | TY5-10A太阳能控制器 |
功能特点
1. 12V/24V系统电压自动识别
2. LED数字显示和一键按键操作，使用简单快捷
3. 改进的三段式充电算法，每周对蓄电池进行一次均衡充电，有效的防止蓄电池不均衡和硫化现象，提高蓄电池的使用寿命。
4. 采用了串联式PWM充电主电路，充电效率较非PWM高3％～6％，增加了用电时间，使系统有更长的使用寿命。
5. 三种负载工作模式，方便使用在各种路灯及监控设备上
6. 外置温度传感器，具有高精度的温度补偿
7. 参数设置掉电保存功能，无需重复设置，使用方便快捷
6. 直观的LED显示，让用户了解太阳能，蓄电池，负载的运行状态。
7. 具有过充，过放，过载保护以及电子短路保护与蓄电池防反接保护。
8 防雷击保护

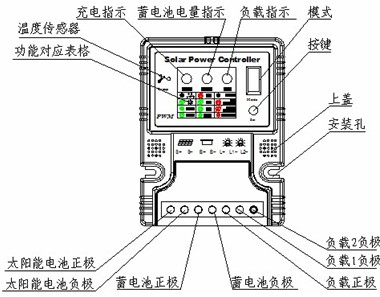

控制器面板图
接线图
控制器的安装及使用
1.制器的安装要牢靠，尺寸如下：

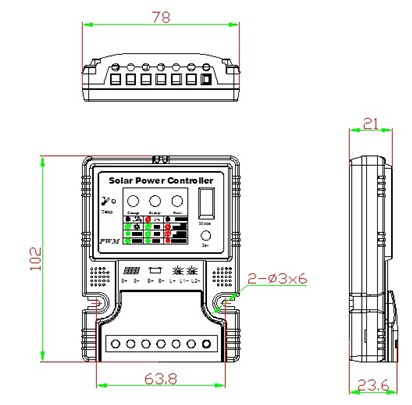

外形尺寸和安装尺寸图：
2. 导线的准备：先确定导线的长度，确定安装位置后，尽可能减少导线的长度， 以减少电损耗。
3. 先接蓄电池，注意正负极，不要反接。如接反，控制器指示灯没有任何指示，不会损坏控制器内部元器件。如连接正确，BATTERY指示灯，应该有指示。
4. 再连接太阳能电池板的导线，注意正负极，不要反接；如果有阳光,CHARGE指示灯10S后会亮或充电闪烁，否则检查连接对否。注意：太阳能电池板应放在户外，全部在阳光下照射！
5. **连接负载，将LED光源或直流负载连接控制器的输出正负极，注意正负 极，不要反接，以免烧坏用电器。
