| 品牌 | 振源电气 |
|---|---|

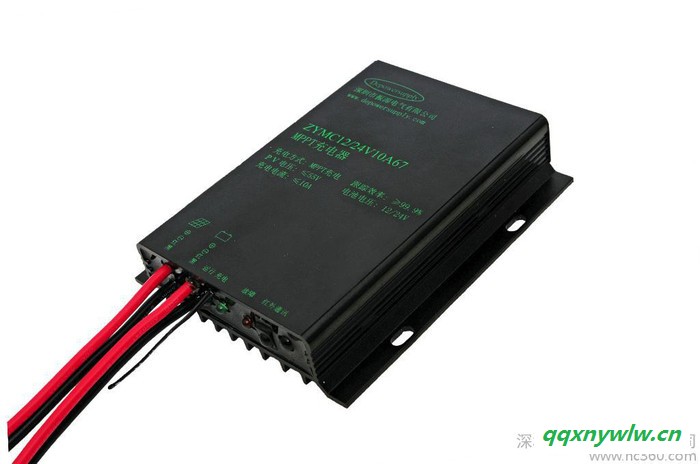

| 型号 | ZYMC12/24V10A67 |
基本数据
电压系统:12/24V 大小尺寸（mm）：100*82*20
功率:充电功率120W/240W
型号：ZYMC12/24V10A67功能：
1：MPPT跟踪太阳能电池板，使太阳能电池板**大功率输出并存储在蓄电池。
2：可以自动识别12V/24V铅酸电池系统。
适应范围：
1：太阳能充电器ZYMC12/24V10A67，适用于太阳能电池板功率为50～240W，单晶硅，多晶硅，薄膜等太阳能电池板。
2：支持铅酸蓄电池、聚合物锂电池以及磷酸铁锂电池等各种不同电池
典型应用案例：
PV光伏板+MPPT太阳能充电器+电池
家庭太阳能离网系统： PV光伏板+MPPT太阳能充电器+蓄电池+离网逆变器
特点：
▲ 高效MPPT功能
MPPT跟踪效率>=99.9%，相比传统PWM充电器，多发电达45%，降低太阳能电池板配置，降低系统成本或者在相同配置下发更多的电。
说明
相对于传统PWM 充电方式，MPPT 充电方式可多发电5%～30%。与太阳能电池板工作温度相关，
太阳能电池板工作温度越低，MPPT 充电方式比PWM 充电方式发电越多，在太阳能电池板工作温
度为25 度的时候，可以多发约16%，在太阳能电池板工作温度为-45 度的时候，可以多发约30%。
**的电池管理功能
三段式充电管理，MPPT充电、恒压充电和恒压浮充，延长蓄电池寿命。
▲ 红外无线通讯，与电脑连接， 人机界面友好，便于参数设置
▲ 高效率充电
充电器效率高达96%。
▲静态功耗低，控制器进入休眠模式后,小于2mA
▲ 完善的保护功能
蓄电池反接保护；蓄电池欠压保护；太阳能电池板反接保护；防止夜间蓄电池向太阳能板放电。
▲ 高功率密度设计，外表全铝壳，体积小，方便工程安装
▲IP67防护等级，无任何按键，防水可靠性进一步提升。
▲ 无电解电容设计，25年寿命设计
注意：太阳能电池板正负接线使用2.5mm2 多股铜导线，电池正负连接线使用2.5 mm2 多股铜导线。
正确选择电缆，可以降低系统的线损耗，也可以降低系统成本。
尺寸图：
