Y-SOLAR PWM太阳能控制器 30A 12V/24V LCD显示 双USB口 SM30

            加工定制：  是                                   品牌：Y-SOLAR                                      型号：   SM30

使用说明书

一.安全使用建议

1.本控制器为12V/24V（或48V）自动适应，首次安装时，请确保电池有足够的电压，以便控制器能够识别为正确的电池类型。

2.将控制器尽量靠近电池安装，以避免电线过长造成压降，影响正常电压判断。

3.本控制器只适用于各种铅酸电池（包括开口，密封，胶体等），请勿使用于其他电池（包括锂电池，镍氢电池等）。

4.本控制器只能使用光伏板作为充电源，请勿使用直流或其他电源作为充电源。

5.本控制器运行的时候会发热，请注意将控制器安装在平整，通风良好的表面。

二.产品特点

1.采用工业级主控芯片。

2.大屏幕LCD显示，带5V USB 充电功能。

3.完整的PWM充电管理。

4.内置过流/短路保护，开路保护，反接保护，均为自恢复型，不损伤控制器。

5.双MOS防倒灌电路，超低发热量。

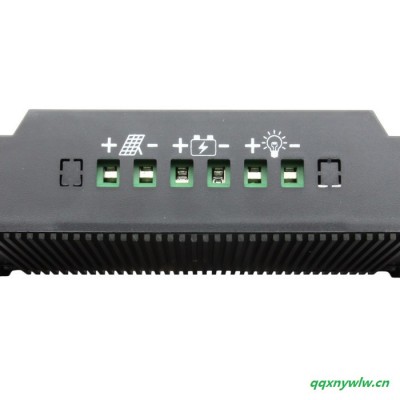

三.系统连接

1.将蓄电池正负极按图示接入控制器，控制器将会自动检测蓄电池电压。

2.将负载正负极按图示接入控制器，注意不要反接。

3.将太阳能板按图示接入控制器。

注意：请严格按照以上顺序进行接入，否则可能会损坏控制器。

         拆卸顺序与接线顺序相反。

四.液晶显示与按键

五.菜单显示与设置

按键与调整方法：

1.按下菜单按键，可使界面1-6循环显示。

2.在主界面下，并且当负载工作模式为24h（系统模式），按下下翻按键可打开和关闭负载。

3.部分型号带自动温度补偿功能，如不需要，可直接拔出温度探头即可。

4.在界面4-6下，长按菜单键5秒以上，数字闪烁，再按上翻或下翻调整至所需数值，再长按菜单键 5秒以上，等待数字停止闪烁即为保存退出，或长按下翻按键恢复默认设置。

5.负载模式为：【0h】-光控  【24h】常开  【1h】-【23h】光控+定时关闭

六.故障指南

七.技术指南
