| 品牌 | 悦元 |
|---|---|
| 型号 | CMP12-10A |
| 加工定制 | 是 |
销售客服：13598158178 何先生
QQ：34525597

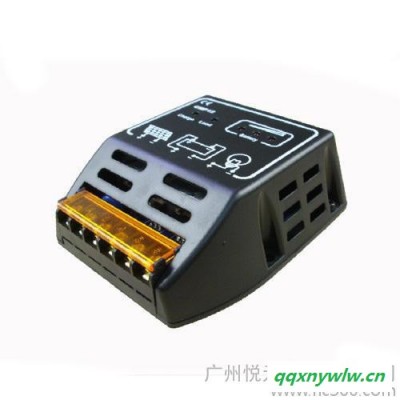

此太阳能充放电控制器系我公司自主开发的****产品，适合180W以下（12V）或360W以下（24V）太阳能发电系统的自动控制
户用、系统通用版
电压：12V 24V自动适应
电流：10A(**大12A)
保护：自恢复保护+防雷保护
月销万台！！！量大优惠！！！
外贸**！！！
量大请直接联系我们给个优惠价格您！
I功能：
1.过载保护
2.短路保护
3.雷电保护
4欠压保护
5.过充保护
II接线：

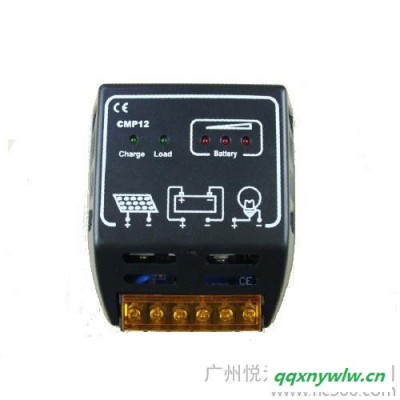

揭开控制器上盖，露出接线端子，按上盖图示连接：
1．将蓄电池的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第3、第4)。
*负荷指示灯（load）闪动一下并且15秒后会亮起，表示连接正确，可继续进行下列连接。否则会损坏控制器。
2．将太阳能板的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起**、第2)。
*如果连接错误会损坏你的控制器。
3．将负载的“+”、“-”极正确牢固地连接到控制器相应的端子上（左起第5、第6）
III指示灯：
1．充电指示灯1支（charge），亮起表示正在强力充电，闪动表示正在浮动充电，不亮表示充电已经停止。
2．负荷指示灯1支（load），亮起表示有输出，负载可以工作；不亮表示没有输出，负载不能工作。
注意事项：
1．接线前请仔细核对并确认太阳能板、蓄电池、负载的额定电压是否是12V或者都是24V。
2．太阳能板、负载的额定电流不得大于控制器的额定电流。
附参数表：
额定电压 | 12V、24V自动 | 供电停止电压 | *10.8V或21.6V |
额定充电电流 | 10A | 供电恢复电压 | *11.8V或23.6V |
额定负载电流 | 10A | 充电停止电压 | *14V或28V |
工作温度 | -20℃ ~ +60℃ | 停充电压温度系数 | -3mV/℃/cell |
外形尺寸（长×宽×高） | 101×95×35 mm | 净重 | 120g |
*参数可根据用户要求定制。
“CMP12”是个系列的名称，不代表电压，该系列产品均支持12/24V自动适应！
丝印有多个版本可以提供，外壳磨具都一样，网上显示的是主流版本！
另外我们可以根据客户的要求提供丝印！全套定制！
