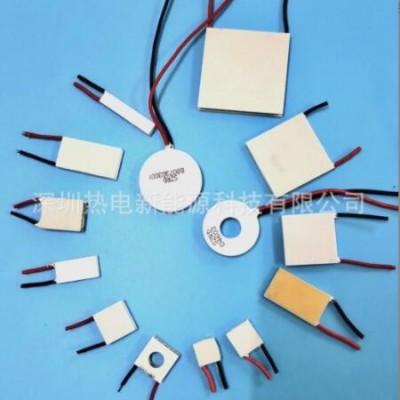

10*10厂家供应1V-24V半导体制冷片10-40各种尺寸可选功率2W-100W

产品价格面议

产品品牌未填

最小起订未填

供货总量未填

发货期限自买家付款之日起 天内发货

浏览次数432

企业旺铺https://www.qqxnywlw.cn/index.php?homepage=18824267930a

更新日期2021-12-29 10:12

企业主推产品

诚信档案

会员级别:企业会员企业会员

已  缴 纳:0.00 元保证金

我的勋章: 通过 [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 深圳热电新能源科技有限公司

企业名片
在线询价

企业名片

深圳热电新能源科技有限公司

联 系  人:郑光辉(先生)

联系固话:

联系地址:广东 深圳市龙岗区 中海信创新产业城13C栋

【友情提示】:来电请说明在全球新能源物联网看到我们的,谢谢!

商品信息

基本参数

品牌:

未填

所在地:

广东 深圳市

起订:

未填

供货总量:

未填

有效期至:

长期有效
详细说明




 如拍本链接,未沟通,默认发货为S06-127-4040;如需其它型号请联系客服,谢谢配合  联系电话18824267930



产品规格书

Data Sheet




品名

Product

半导体制冷片

TEC-12706



型号

Type

S0112740002

00851672323




性能参数表 ( Performance Spec )

性能参数

热面温度Th (ºC)



25 ºC

50 ºC

最大温差 ΔTmax (ºC)

69 ºC

75 ºC

注-1

最大加载电压Vmax (Voltage)

15.4V

注-2

最大通过电流I max (Amps)

6.3A

6.4 A

注-3

最大制冷功率Qc max (Watts)

58W

60W

注-4

交流电阻 (Ω)Resistor

2Ω±10%

注-5

焊料熔点(ºC)

138ºC

注-6

抗压强度

1MPa

注-7



-1、致冷器工作在最大温差电流下,且Qc=0w时的最大温度差(测试条件真空密闭空间)。

-2、致冷器可加载最大电压V。

-3、致冷器可加载最大电流I。

-4、致冷器工作在最大温差电流下,且 ΔT=0ºC时吸热量。

-5、环境温度25ºC4端子交流内阻仪测试。

-6、致冷器使用焊料的最底熔点。

-7、推荐单位面积承受最大压力(超过此介限致冷器有可能损坏)。



性能曲线 ( Performance Curves                   Performance Curves  at  T hot = 25



产品尺寸图

瓷板材料: 96 %氧化铝(Al2O3),白色.

无铅焊料: 铋锡(BiSn)熔点138ºC .

四周封边:白色RTV704无腐蚀性硅胶密封.

表面研磨:无

平整度/水平度: 0.05/0.05mm



以上图档为示意图,细节部分以内部设计图纸为准。

L(mm)

W(mm)

H(mm)

AWG

Y线长(mm)

端子\型号

40±0.1

40±0.1

3.9±0.1

26#

100



安装及应用提示

致冷片一面安装散热片,一面安装导冷系统,安装表面平面度不大于0.03mm,要除去毛刺、污物。

致冷片与散热片和导冷块接触良好,接触面须涂有一薄层导热硅脂。

固定致冷片时既要使致冷片受力均匀,又要注意切勿过度以防止瓷片压裂。

储存温度必须低于80ºC。

热面需加载散热装置。

使用直流电源电压电流不得超过额定的最大值,电源波纹系数小于10%。





                                                                         产品快速选型

1、确定制冷对象(空间、液体、固体)是否有发热源,发热功率是多少;

2、使用的环境温度(℃)和制冷对象的目标温度(℃)是多少;   1项和2项快速判断是否合适用半导体制冷片。

3、确定产品能应用的最大产品尺寸,从性能的角度看,尺寸越大,制冷效果会更好;

4、如果要求制冷功率大的话,可以考虑使用多片串联和并联来使用;

5、如果输入电压超过12V,建议考虑使用多片串联的方案;

6、散热效果越好,制冷效果越好;

7、温差越大,制冷效率越低;
