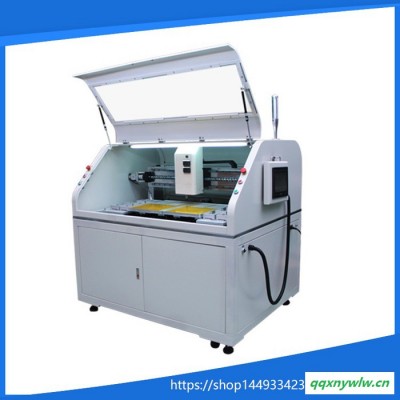

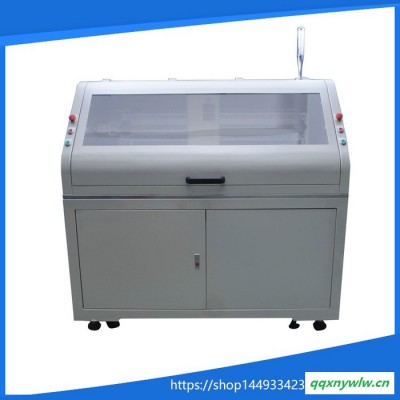

双工位太阳能电池硅片排片机 全自动双工位硅片排片机 双工位左右台面排片机

双工位自动排片机

双工位左右台面，左右贴片，PCB板 450*250mm **大片长156mm**大片宽30mm**小片宽5mm。（采用日本基恩士激光传感器，可检测断片）
一：双工位自动排片机用途
本机器功能是自动排板。采用双X Y Z六轴结构，两种排片模式供用户选择，系统中可以任意选择在固定的点放固定的片。使用该机器可避免人工排片中出现的规格不统一，排片不美观的情况发生，再者可以节省人工成本。该机器具有效率高，破损率低，防贴烂片，稳定性好，操作简单等特点。

二：双工位自动排片机机器电气控制说明
   该机采用威伦10寸人机界面与三菱PLC组合而成的控制系统，人机界面是人与机器交换信息的界面，用于操控及监控机器，将机器的运行情况及产量等信息实时显示于屏上，中文字幕显示，界面直观，操作方便；为确保定位准确，六轴均采用伺服系统；为防止撞烂片，特加两个距离检测传感器，可以防止吸嘴撞烂硅片及防止烂片贴上PCB板；吸板采用真空加真空压力检测传感器组合成吸板部分，能保证取料稳定，并能在欠料时及时报警；机器总电源为AC220V，工频50HZ，其中触摸屏，蜂鸣器等电源为DC24或48V安全电源。

三：技术特性参数
  电源：220V
  频率：工频
  功率：0.8KW
  气压：0.2-0.5Mpa
  机器重量：400KG

四：报警
报警分为欠料报警，伺服报警，急停报警。
欠料报警：机器会暂停运行，须按下启动才会继续工作。
伺服报警：机器则必须重新上电才可清除。
急停报警：急停开关按下后会报警

五:注意事项:
1:先开气，再开机，以免对机器造成损害;
2:机器在运行时请勿使身体部位或异物进入机器动作范围;
3:请核对当前产品名称后再自动启动;
4:操作人员使用该机前应进行培训，并熟读使用操作说明书；
5:该机器宜在室内使用，请勿在直接受加热设备热辐射的地方、有液体或油气飞溅的地方、阳光直射的地方、灰尘较多或有腐蚀性气体的地方、温度剧烈变化的地方、有震动或大的冲击的地方使用；
6:不要用湿手进行设备的操作，工作中切勿将手伸至动作区域，以免造成伤害；
7:要遵守指定的操作方法，以免造成机器和制品的损坏；
8:不要刻意过于频繁的启动、停止机器及频繁在运行中按下急停；
9:发生故障时请按显示的故障解除出错原因，确保安全后，方可再次启动；
10：当长时间不使用时须切断电源和气源；
11:不可自行改造、分解机器；
12:保养点检工作应由专业人员进行；
13:点检要在切断电源，并确认没有触电危险的前提下进行；保证每月给机器运行部分加润滑油．

六：调试与保养

调试由深圳米思米自动化设备工作人员完成的，一般调试好之后，机器在长期工作中难免会出现故障，当机器发生故障时，首先请查看显示屏的报警内容，然后关电关气，找到报警内容对应的故障点进行处理，确认处理好方可再次启动．当遭遇其他疑难故障时,应请深圳米思米设备相应的技术人员处理或咨询。

定期检查电路，气路是否正常，注意保持电箱内部清洁，电箱门不应频繁打开；
定期清理机器；
定期检查各连接螺钉有无损坏和松动，如有异常，应及时进行处理；
定期检查气路是否有漏气现象，如有，应及时进行处理；
定期给各活动部件轴承加润滑脂。

深圳市米思米自动化设备有限公司多年以来专注于太阳能光伏行业机器人的研发，制造及销售一条龙服务。经过多年的不断创新和努力如今拥有：光纤激光划片机、切圆弧角激光划片机、全自动上下料太阳能激光划片机、三轴自动排片机、双工位自动排片机、ccd全自动太阳能上下料排片机、焊片机等太阳能光伏应用设备。公司研发人员具备多年自动化设备的研发和制造经验，能更有效，更高效的解决各光伏企业关于划片、排片、焊片方面的一系列问题公司秉承”保证**质量，坚持客户**“的原则为广大用户提供**服务，欢迎来电洽谈业务。联系电话：13652429363 汪先生。
