| MCT充电模式 | PWM充电模式 |
|---|---|
| 材质 | 铝合金外壳，进口硅胶封装 |
| 散热 | 内散热模式 |
| 品牌 | 一恒 |
| 型号 | SS-601 |

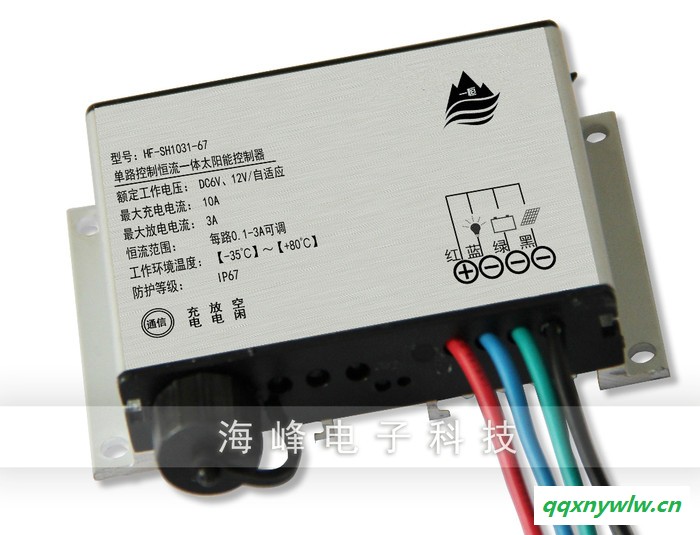

产品特点
SS系列太阳能控制器，是专为太阳能LED路灯系统设计的智能型可编程恒流一体控制器。本产品具有许多卓越特性：
■系统电压范围宽，适用各种铅酸蓄电池、磷酸铁锂电池组等。
■输出范围宽广，LED灯珠可灵活组合，拓展LED灯具创新思路（见LED连接参考表）。
■先进的可编程设置，精确到分钟的5时段时间设定，各时段输出功率0~100%可调。
■高精度低纹波恒流调光控制，有效减少LED光衰，延长LED使用寿命。
■蓄电池电量不足时，可设定自动降低输出功率。
■多阶段充电控制，完善的蓄电池过充、过放、防反充保护。
■可选配红外感应模块，应对特定场合的需求。
■优选名牌大厂元件精心制造，高可靠性，超长使用寿命。
■工业级品质，防水等级IP68，可广泛应用于各种恶劣环境。
安装说明
■接线时，请注意蓄电池、太阳能电池板和LED灯具的正、负极性，不能接错、接反。
■确保蓄电池和控制器之间的电缆线长度尽可能短，防止电缆上的压降过高引起控制器误判。推荐线径：不小于1.5 mm2。
■即使是12V系统电压的环境，控制器工作时输出电压最大可达48V，因此在操作时注意双手干燥并使用绝缘工具，以免发生触电危险。基于同样的因素，为避免LED灯具受到冲击，请优先连接LED灯具，检查连接可靠无误后再连接蓄电池。
■恒流型控制器只适用于需要恒流驱动的、不自带恒流源的LED灯具。
LED连接参考表(以1W VF=2.7-3.3V LED灯珠为例)
系统电压 | LED串联数 | LED并联数 | 最大输出功率 |
12 V | 3 ~ 14 | 1 ~ 6 | 40 W *注1 |
24 V | 3 ~ 14 | 1 ~ 6 | 60 W |
*注1：12V系统时，最大输出功率40W不适用于11~14串3并。
注2：负载电流设置过小或某些特定组合可能会引起灯光闪烁，请咨询海峰技术支持。
状态指示
LED状态 | 红色LED | 绿色LED | 蓝色LED |
常亮 | 蓄电池过放后保护 | 蓄电池已充满 | 负载正常工作 |
熄灭 | 蓄电池未连接或无电 | 太阳能无电 | 负载不工作 |
一闪 | 蓄电池有电正常工作 | 慢速充电/预充电 | 负载受控不工作 |
两闪 |
| 快速充电 | 自动降低输出功率 |
三闪 |
| 浮充 | 负载过载或短路 |
技术参数
系统电压（蓄电池电压） | 11 ~ 28 V |
太阳能电池输入端电压 | < 48 V |
最大充电电流 | 8 A |
空载待机电流 | < 0.02 A |
开路输出电压 | < 48 V |
最大输出功率 | 40 W (12V系统) / 60 W (24V系统) |
最大输出电流 | 2 A |
输出恒流范围 | 0.1 ~ 2 A |
输出恒流精度 | ±2% + 0.01 A |
工作环境温度 | -40℃ ~ +70℃ |
尺寸/重量 | 80 x 76 x 15 mm / 170 g |
防护等级 | IP68 |
