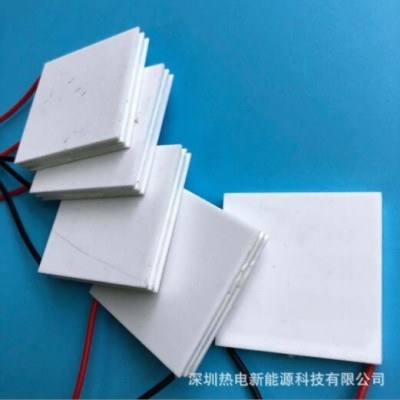

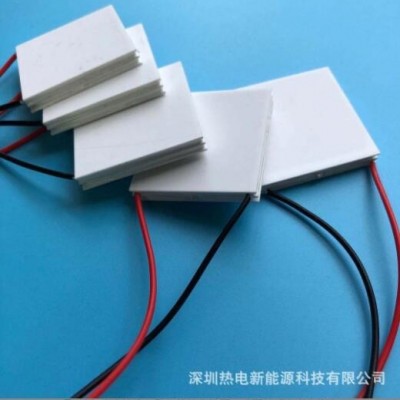

40*40双层、半导体制冷片、24V\19004、19006、19008、19010

产品价格面议

产品品牌未填

最小起订未填

供货总量未填

发货期限自买家付款之日起 天内发货

浏览次数505

企业旺铺https://www.qqxnywlw.cn/index.php?homepage=18824267930a

更新日期2021-12-29 10:15

企业主推产品

诚信档案

会员级别:企业会员企业会员

已  缴 纳:0.00 元保证金

我的勋章: 通过 [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 深圳热电新能源科技有限公司

企业名片
在线询价

企业名片

深圳热电新能源科技有限公司

联 系  人:郑光辉(先生)

联系固话:

联系地址:广东 深圳市龙岗区 中海信创新产业城13C栋

【友情提示】:来电请说明在全球新能源物联网看到我们的,谢谢!

商品信息

基本参数

品牌:

未填

所在地:

广东 深圳市

起订:

未填

供货总量:

未填

有效期至:

长期有效
详细说明












选型表





制冷片使用注意事项

1、当不知道致冷器的冷热面时,可采用这样的方法,将红线接电源正极,黑线接负极,并可在没有散热条件下,瞬间通电进行试验,即用手触摸致冷器的两个端面,会感到有一面的发热,一面稍有冷感,发热的一面为热面,冷感的一面为冷面。但时间不能超过5秒,否则由于热端温度太高,极易造成器件烧坏。

2、在一般条件下,引线用红色通常表示为正极:通常用黑色表示为负极,这是热电致冷器工作时的接线方法。需致热时.只要改变电流极性即可。致冷工作必须采用开关电源,电源的纹波系数应小于10%。

3、致冷器的热电偶对数及极限电压的识别方法,热电偶对数即指P、N结点的数量。例如:致冷器的型号为TEC1-12706,则127为致冷器的热电偶对数,06为允许电流值:A,致冷器的极限电压≈热电偶对数×0.12,例如: TECI-12706的极限电压V=127×0.12=15.4(V)。正常工作压为极限电压的78%,如TEC1-12706的工作电压为15.4*0.78=12.01V。

4、各种致冷器不论在使用还是在试验中,致冷致热交换时应等冷热面的温度恢复到室温,(一般在15分钟以上)。否则易造成致冷器的损坏。

5、为了延长热电致冷器的寿命,应对致冷组件四周进行密封处理。我们方法有二种,一种是采用704硅胶密封;另一种是采环氧树脂密封,密封的目的是使致冷器的热电偶与外界空气完全隔离。起着防湿防潮的作用,并可以延长致冷器的寿命。

6、在安装时,首先将致冷组件的两面擦试干净,并分别在致冷器的冷热面均匀地涂上一层薄薄的导热硅脂。与致冷器相接触的铝散热器或储冷板的表面应平整,并擦试干净,也在其表面均匀地涂上导热硅脂;在安装过程中致冷器的冷面一定要与储冷板接触良好,热面也应与铝散热器的表面充分接触,(如用螺丝紧固,几个螺丝的用力都应均匀,切勿过度或用力不均)。为达到最佳致冷效果,在储冷板和铝散热器之间应用隔热材料填充,其厚度一般在25-30mm为宜。

7、致冷片的安装压力建议在150PSI至300PSI之间,压力太低会造致冷片接触面接触不良,压力太大,会损坏致冷片。

8、用户在没有专用仪器的情况下,判断致冷器的合格与否,主要是测试其电阻。可以使用数据电桥或带有补偿的电阻表,测量致冷器的电阻。用万用表测试致冷组件静态电阻不准确,只可供参考。

9、在搬运和安装致冷器的过程中,操作人员应轻拿轻放,严禁将致冷片从高处摔下,即使在10-20cm的高度也会造成致冷器的内阻产生明显变化,从而造成致冷器的损坏。

10、半导体致冷片使用在以下的场合,其寿命会可能大幅消减:A、频繁使用冷热交替使用B、振动情况下使用C、热端散热器温度超过65度D、工作电压超压使用(建议不超过极限电压的70%)E、致冷片的发热面接触不良F、四周不封胶的致冷片在潮湿的环境中使用

11、半导体致冷片使用在以下场合,会存在迅速损坏的可能:A、致冷片的发热面不接触任何散热物件B、致冷片使用电压超过极限工作电压C、致冷片的承受压力超过500PSI








产品描述

带有铜导流片的陶瓷片与热电材料组成的串联电路被认为是热电模块(TEC)的标准型。

提供高性能和高可靠性的制冷片适用于日用消费品及工业设备领域,其型号涵盖近200种型号,提供不同制冷量、几何形状。



提供满足环保(RoHS)要求的适合长期使用于80℃和产品,以及含铅焊料的最高使用温度为180℃的产品以供选择。



提供高细平面度(±0.02mm)和粗研磨(±0.05mm)平面度产品以供选择。

提供高弹性的有机硅胶(RTV)及高防水性的环氧树脂胶(Epoxy)密封方式以供选择。







设计特点
应用领域

采用99.99%纯度金属为原料食品及饮料冷却

多项先进开发制作工艺日用美容仪器

可靠性测试参照通讯行业标准GR-468化妆品储存箱

可定制厚度公差为±0.025mm冷却器(水冷系统)

最高温差可达66℃到70℃之间冷风/热风系统

迅速制冷,精确控温蓄电池储存柜




关键制程测试项目

热电材料电阻、热阻、塞贝克系数测试

晶片高度尺寸公差

金属化层结合力测试

金属化层可焊性测试

晶粒PN极测试

陶瓷片裂纹测试

焊点焊接质量测试

器件最大温差、电阻、最大制冷量测量
